Charge statique sur l'arceau principal

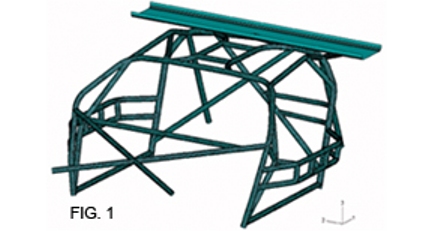

La figure 1 montre le tampon positionné juste au-dessus du point supérieur de l'arceau et couvrant l'entière largeur de la cage. La charge est ensuite appliquée verticalement. La structure Thiebaut est fixée en huit points la charge F1 est appliquée suivant la formule suivante:

F1 = 7,5 x (1.280 kg + 150 kg) x 9,81 m/s² = 105.212 N

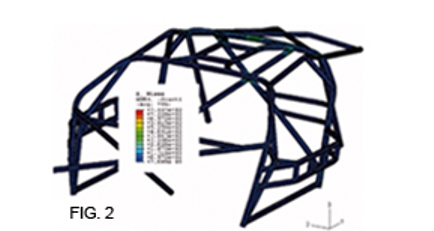

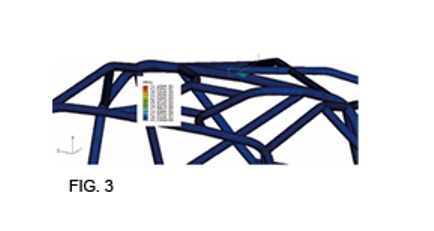

La figure 2 montre les contraintes de von Mises. De faibles déformations plastiques apparaissent au contact du tampon et les valeurs de tension locale atteignent 7% de la charge plastique (figure 3).

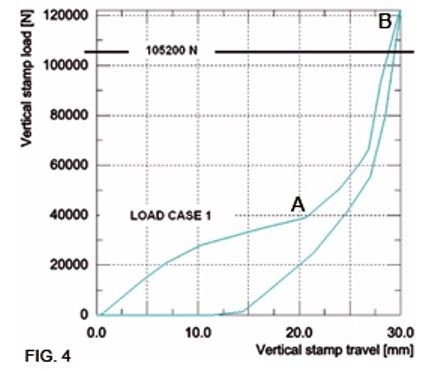

La courbe de progression de la charge (figure 4) montre deux lignes. Jusqu'au point 1 la courbe de charge est relativement plate indiquant une faible résistance. Ceci n'explique pas le fait que le tampon ne charge pas encore les parties verticales de l'arceau, mais déforme simplement la partie supérieure de l'arceau principal qui est légérement cintrée.
Entre le point A et le point B, la structure montre réellement sa rigidité maximum. La charge appliquée est de 121 000 N ce qui correspond à 115% du maximum de la charge demandée pour réussir le test de 105 200 N.
La déformation à 105 200 N atteint 27 mm et se stabilise à 14 mm après relevage de la charge.
