Charge statique 2

Charge statique tridimensionelle sur le demi arceau latéral gauche.

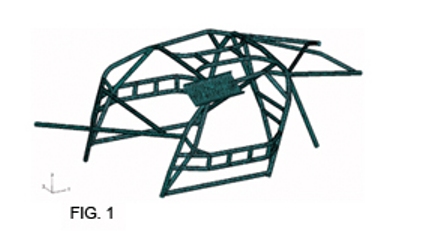

Le deuxième test consiste à appliquer une charge tridimensionnelle sur le demi arceau latéral gauche à proximité de la tête du pilote(figure 1).
La charge F2 est appliquée suivant la formule:

F2 = 3,5 x (1.280 kg + 150 kg) x 9,81 m/s² = 49.099 N

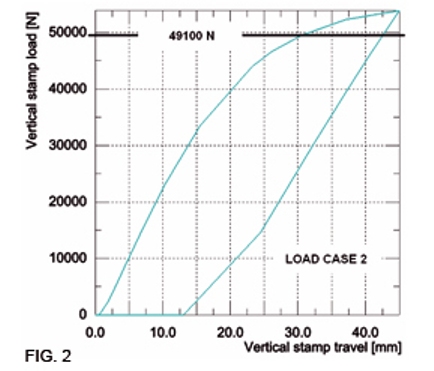

La structure résiste avec succès à cette charge. Le déplacement maximum du tampon sous charge maximum est de 31 mm. La déformation plastique résiduelle après relevage de la charge est de 13 mm.(figure 2).

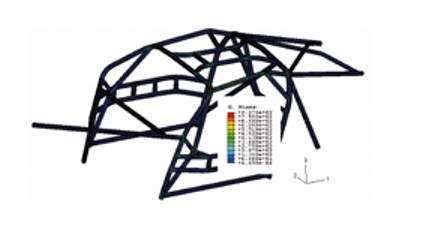

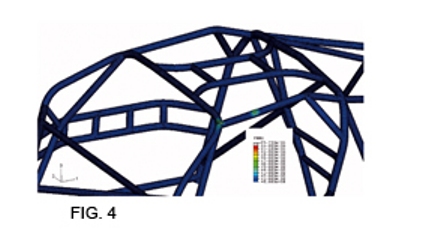

Au contact du tampon et de l'arceau les valeurs de pression atteignent 10 % de la tension plastique (figure 4).

L'habitacle d'origine de la Ford GT montre des montants de pare brise fortement incliné aussi bien vers l'arrière que vers l'intérieur.
Il est dés lors préférable de prévoir des renforts additionels dans les montants avants.
